گالری عکس کارخانه فولادسازی_فولاد آلیاژی ایران

 گالری عکس معرفی کارنجات فولاد سازی آشنایی با فولاد آلیاژی ایران

گالری عکس  کارخانه فولادسازی_فولاد آلیاژی ایران

کارخانه فولادسازی

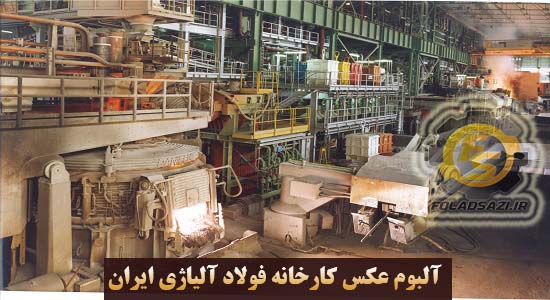

1)کارگاه ذوب

   خط تولید کارخانه ذوب، بر اساس استفاده از سه کورة قوس الکتریکی، سه کوره پاتیلی (LF)، یک واحد VDو یک واحد VODبنا نهاده شده است.

فولادسازی

با کلیک بر روی تصاویر آن را در اندازه واقعی ببینید.

ظرفیت کوره­های قوس الکتریکی، 40 تن و از نوع EBTبا توان 36 و43 مگاواتUHP  و مجهز به سیستم هایW.C.Pو P.D.CوFerro Alloy Feeding System، سیستم تزریق کربن، آهک، دمش گاز اکسیژن و سیستم دمش گاز خنثی از کف کوره هستند. این کوره­ها برای شارژ 100% قراضه و یا 80% آهن اسفنجی و 20% قراضه، طراحی شده اند.

   پس از اتمام مراحل ذوب در کورة قوس الکتریکی، مذاب به درون پاتیل تخلیه شده و به منظور انجام عملیات متالورژی ثانویه به LFمنتقل می گردد. این عملیات عبارتند از:

  • احیاء و پالایش به کمک سرباره­های مصنوعی
  • دمش گاز خنثی (آرگن) از کف پاتیل
  • آلیاژسازی



   در کورة پاتیلی (LF)که مجهز به سیستم همزن القایی و دمش گاز آرگون است، عملیات تصفیه و احیاء مذاب، آلیاژسازی، سولفور زدایی و هموژن نمودن ترکیب شیمیایی و دمای مذاب فولاد انجام می­گیرد. LFهمچنین مجهز به سیستم اتوماتیک شارژ فروآلیاژها و سیستم سرباره گیری اتوماتیک است.

کوره پاتیلی

  پاتیل حاوی مذاب در صورت نیاز به درون تانک خلأ VD(Vacuum Degassing)ارسال می­شود که قابلیت کاهش فشار تا0.4Torrو کاهش هیدروژن مذاب به مقدار کمتر از 2ppmرا داراست.



   در این واحدعملیات زیر انجام می­گیرد:

* گاززدایی از مذاب (هیدروژن زدایی، نیتروژن زدایی و اکسیژن زدایی)

* حذف آخال های شناور

   همچنین به منظور تولید فولادهای پر آلیاژ با کربن بسیار پایین(فولادهای زنگ نزن )، یک واحد VODمجهز به سیستم های steam jet pumpو  water ring pumpدر نظر گرفته شده است که در آن ضمن ایجاد خلأ بر روی مذاب با تزریق اکسیژن، عملیات کربن زدایی از مذاب انجام می شود.

فولاد

 2) کارگاه  ریخته گری

 الف: ریخته گری مداوم

 * ماشین ریخته­گری مداوم( CCM) با ابعاد 250 x230 میلیمتر مجهز به:

  • Under Powder Casting
  • Magnetic Stirrer in Mould
  • Marking  Machine
  • Automatic Mould Level Control

ریخته گری

   روش ریخته­ گری مداوم به لحاظ متالورژیکی، تکنولوژیکی و اقتصادی نسبت به روش ریخته­گری تک باری از مزایایی برخوردار است، از جمله این که: عیوب حاصل از روش ریخته گری تک باری مانند وجود ناخالصی ها، آخال ها، مک ­ها، ترک ها، جدایش عناصر و ناهمگن بودن ساختار از نظر دانه­بندی و آنالیز شیمیایی در روش ریخته گری مداوم به حداقل ممکن می­رسد و از طرفی این روش ساده­تر و سریعتر بوده و هزینه­های تولید نیز کمتر از روش ریخته­گری تک باری است. ماشین ریخته گری مداوم از نوع قوسی با شعاع 10 متر بوده و دارای دو شاخه هست.

   محصول ریخته گری مداوم، بلوم با ابعاد250×230 میلی متر است.


ب: ریخته گری شمش

   به دلیل تنوع ابعادی و کیفی فولادهایی که امکان تولید آنها به روش ریخته گری مداوم وجود ندارد، واحد ریخته­گری تک باری (شمش ریزی) نیز در واحد فولادسازی در نظر گرفته شده است. محصول ریخته­گری تک باری، شمش­هایی به ابعادزیر است:

 1،150 × 270 × 390 میلی متر و وزن 1،000 کیلوگرم

 1،620 × 450 × 360 میلی متر و وزن 2،000 کیلوگرم

2000×410×570 میلی متر و وزن 3400 کیلوگرم

توجه: ریخته­گری شمش قابل افزایش تا شش تن است.

شمش

 3) واحد آماده سازی شمش و بلوم

    منظور از آماده­سازی بلوم؛ سرد نمودن محصول در هوا یا در کوره به طور آهسته، کنترل نواقص سطحی و انجام عملیات سنگ زنی به طور جزیی یا کامل  و  آنیل در کوره های بوژی برای فولادهای مخصوص است.

   دراین قسمت بخشی از شمش ها در هوا سرد شده، بخشی دیگر در حالت گرم به نورد سنگین شارژ و بخش دیگر به کوره های آنیل منتقل می­گردد تا پس از سنگ زنی انبار شود.

شمش

با کلیک بر روی تصاویر آن را در اندازه واقعی ببینید.

  تجهیزات آماده سازی بلوم و اینگات (شمش) به طور جداگانه در نظر گرفته شده است.

این تجهیزات عبارتند از:

* کوره های بوژی جهت عملیات حرارتی "تنش­زدایی بلوم وقطعات"

* کوره های تونلی جهت عملیات حرارتی "تنش­زدایی شمش"

* ماشین سنگ زنی (Grinding) شمش و بلوم

* ماشین های فرزکاری (Milling) برای آماده­سازی سطوح شمش های یک تنی، دو تنی و 4/3تنی.

منبعمنبع :iasco.ir
